    [Brico Astra K] Instalación de tira de Leds en maletero

    Maxwell-Betti
    Maxwell-Betti
    Maxwell-Betti
    CASI ASTRERO
    CASI ASTRERO


    Cantidad de envíos : 246
    Reputación : 21
    Fecha de inscripción : 04/01/2016
    Edad : 35
    • Mensaje n°1

    [Brico Astra K] Instalación de tira de Leds en maletero Empty [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Maxwell-Betti Mar 3 Mayo 2016 - 0:10

    Buenas noches! Ya tenía contemplada la idea de poner unas tiras de led para mejorar la iluminación del maletero pues lo había leido por aqui, y el otro día que tuve algo de tiempo me puse manos a la obra y no puede ser más sencillo!

    Lo primero es pasar los cables, de esto no tengo foto pero vaya es muy sencillo, sólo hay que pasarlos por debajo de la bandeja del suelo del maletero de un lado a otro.

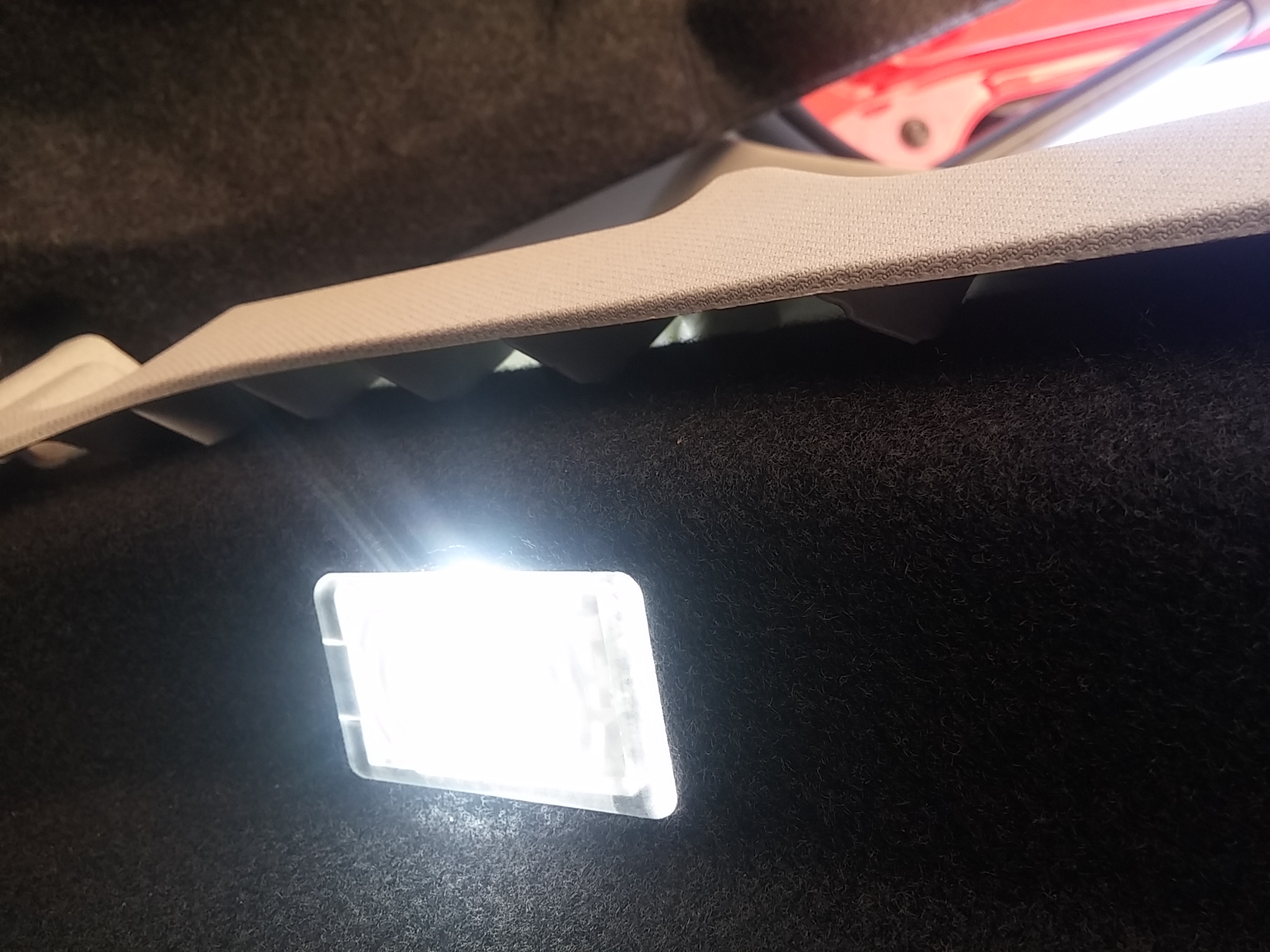

    La corriente la he sacado de los cables del plafón que hay a la derecha, para no tener que cortar los cables he usado un par de "robacorrientes" (20 cts cada uno), y luego con una regleta conectar los cables de las tiras led a los cables que van a los robacorrientes.

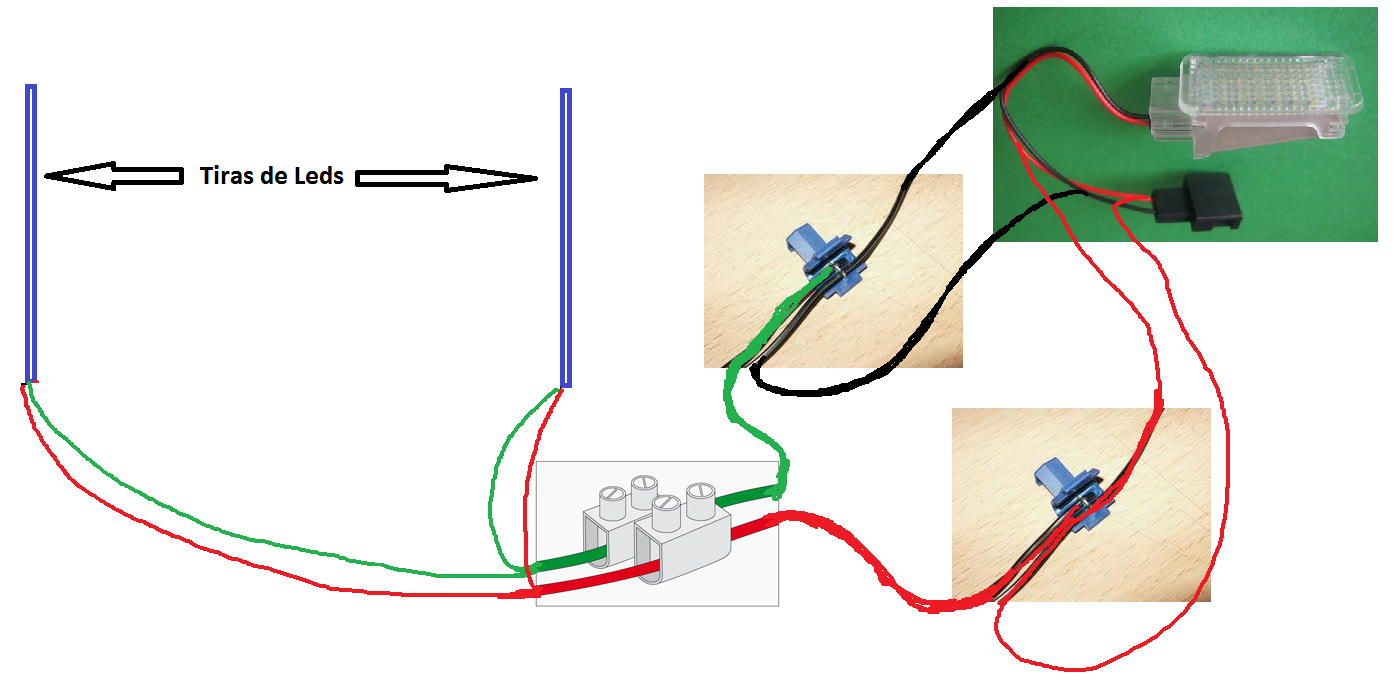

    Lo primero os pongo un cutre-paint para explicarlo "mejor"  Very Happy

    [Tienes que estar registrado y conectado para ver esa imagen]

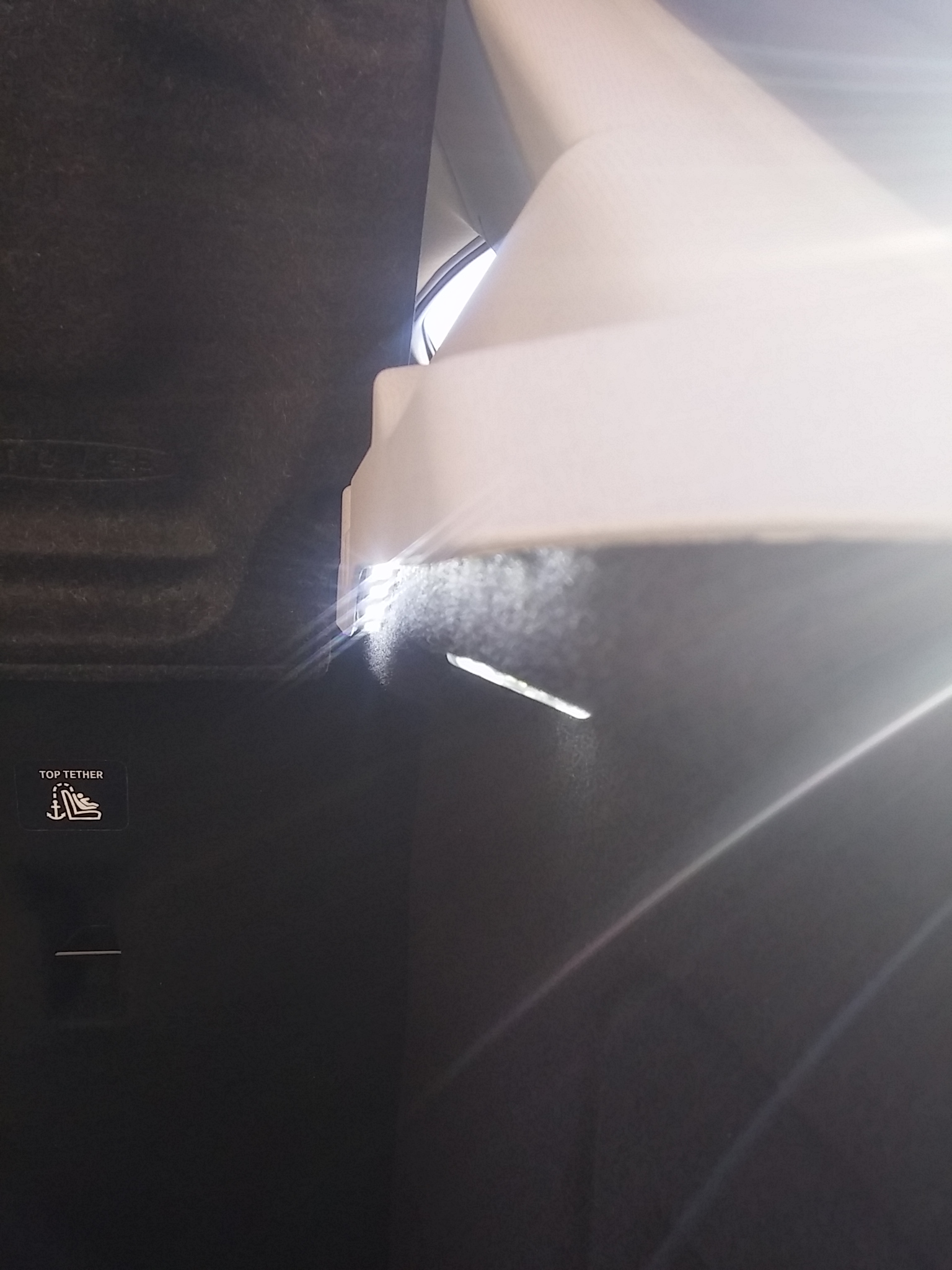

    He elegido la ranura que queda en la parte inferior de donde se apoya la bandeja para meter las tiras de leds, aquí:

    Sin poner la tira

    [Tienes que estar registrado y conectado para ver esa imagen]

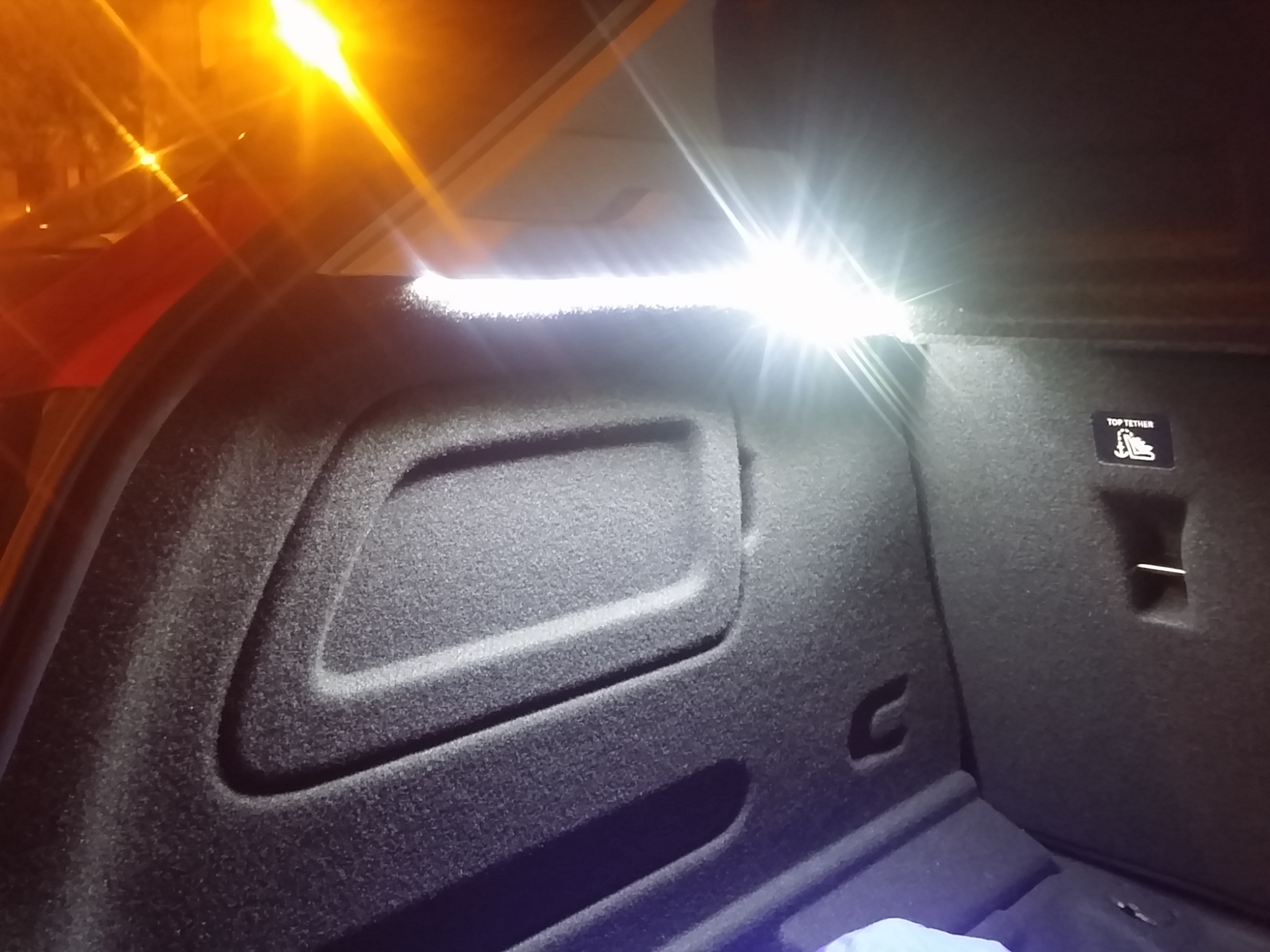

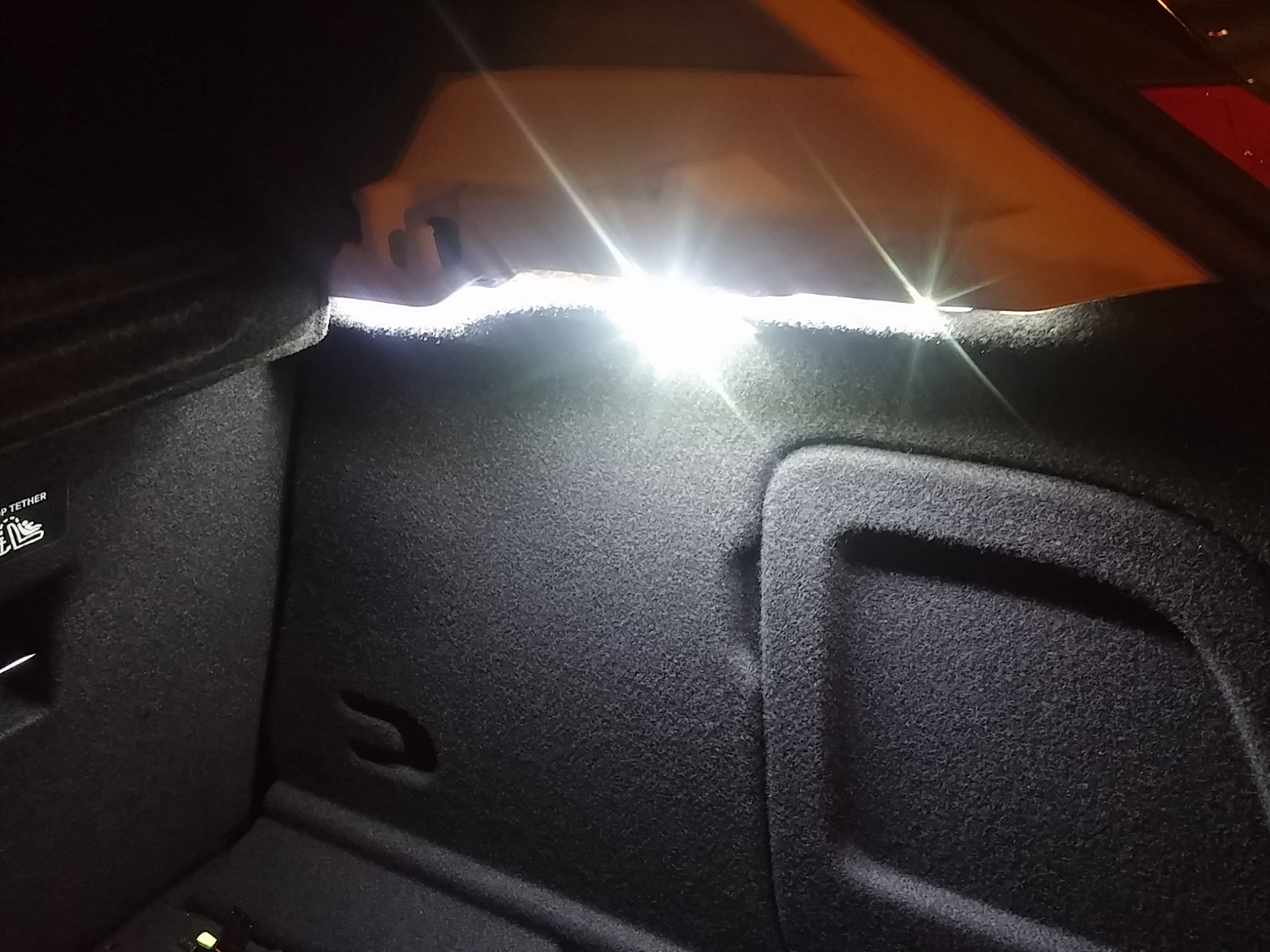

    Con la tira puesta:

    [Tienes que estar registrado y conectado para ver esa imagen]

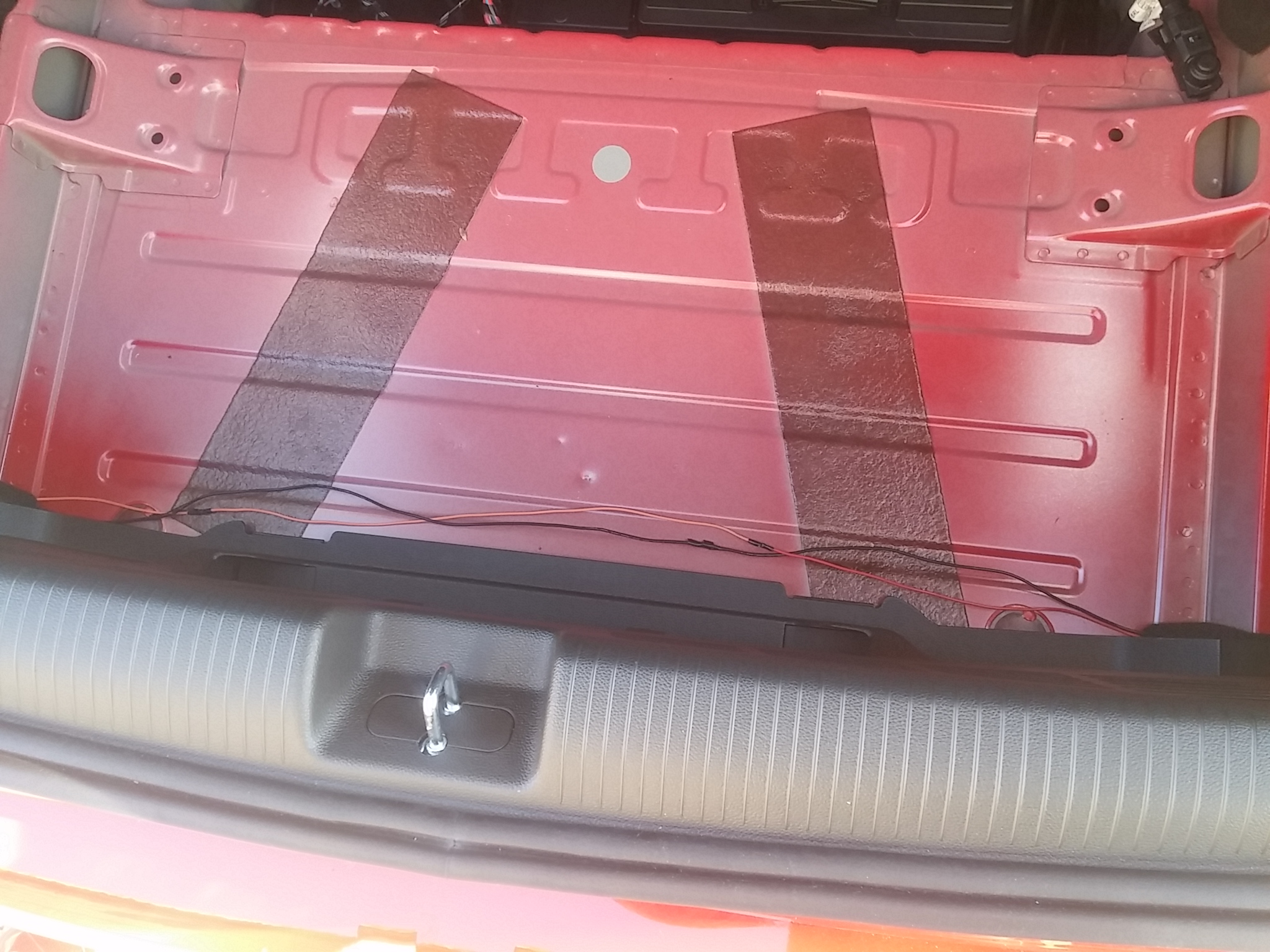

    Los cables los he pasado de un lado a otro por debajo de la moqueta, por aquí:

    [Tienes que estar registrado y conectado para ver esa imagen]

    Y los he subido por los laterales (por donde llegan los cables a los faros traseros)

    [Tienes que estar registrado y conectado para ver esa imagen]

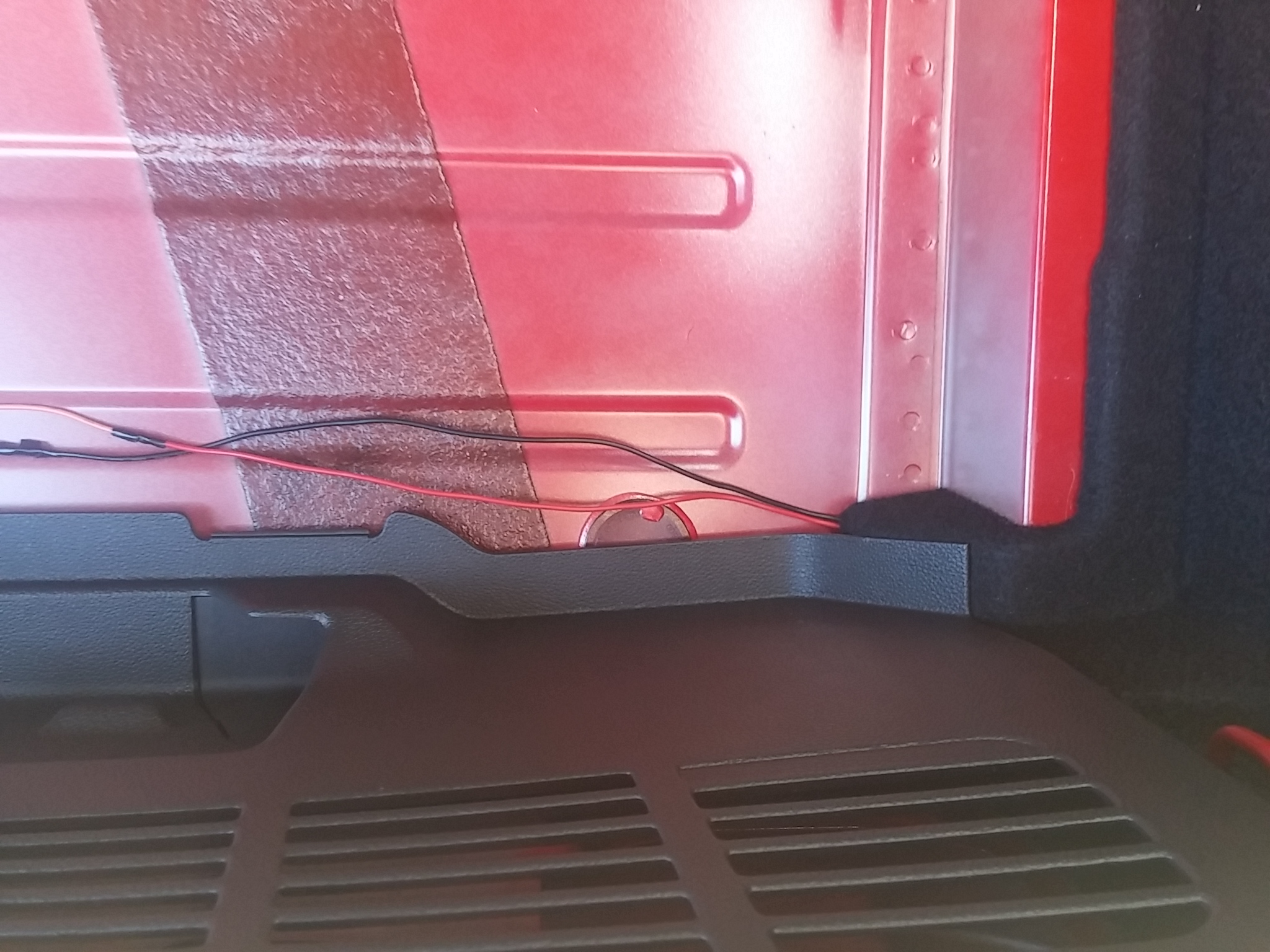

    Para esconder los cables los he metido entre la chapa y ese trozo de plástico duro, quedando totalmente invisibles:

    [Tienes que estar registrado y conectado para ver esa imagen]

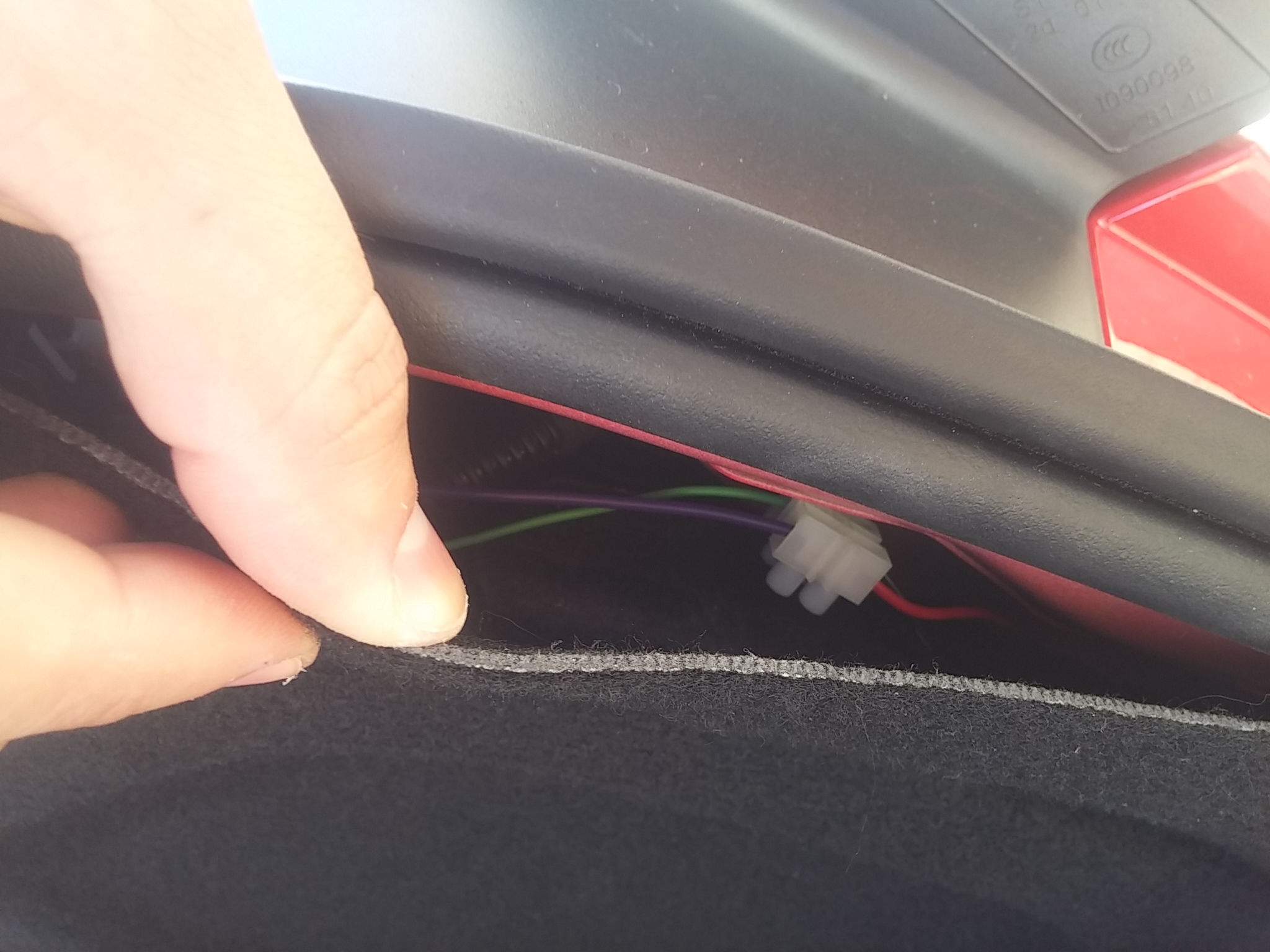

    Luego los cables los he subido por los laterales junto a la goma que cierra el portón trasero:

    [Tienes que estar registrado y conectado para ver esa imagen]

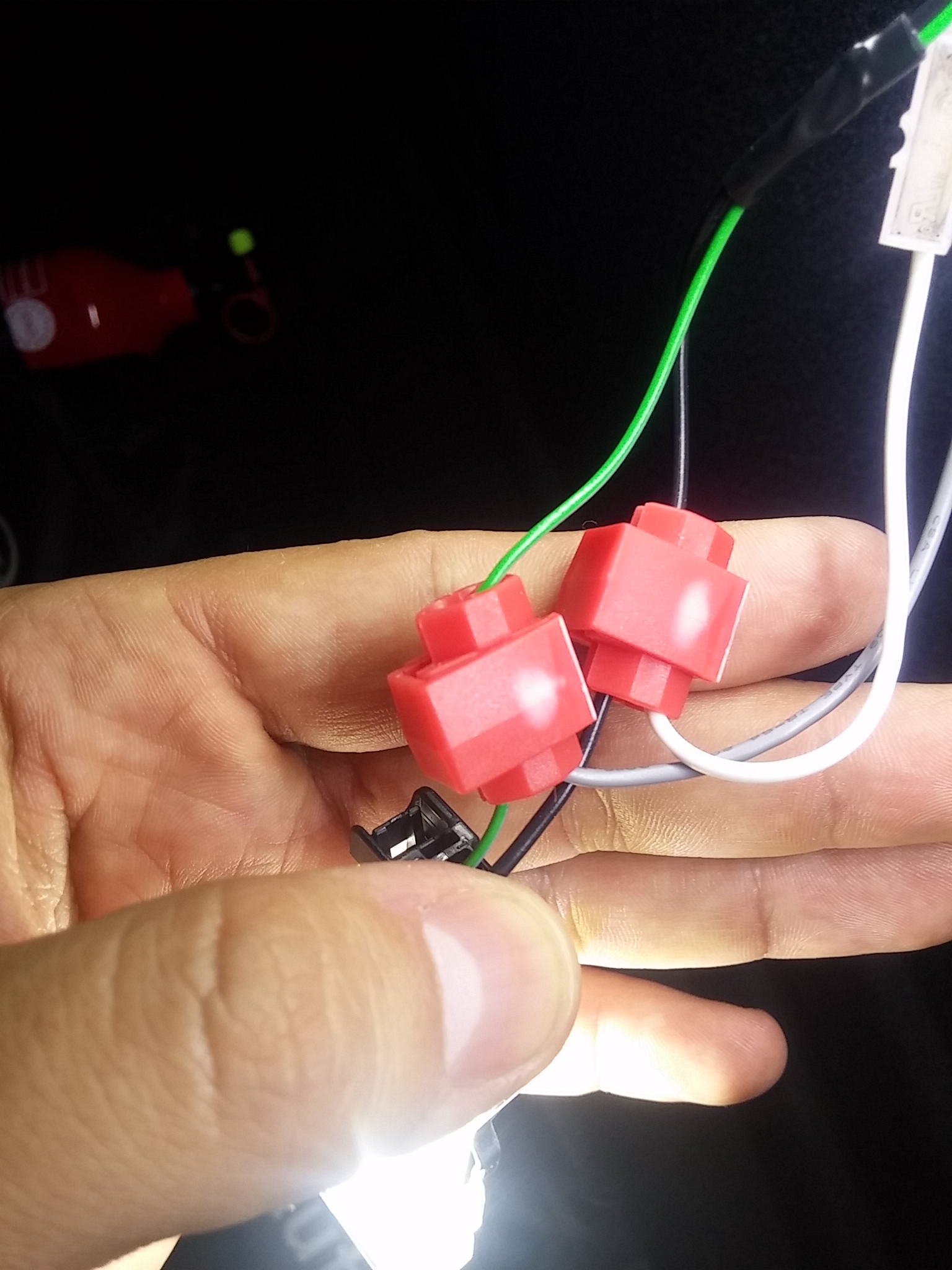

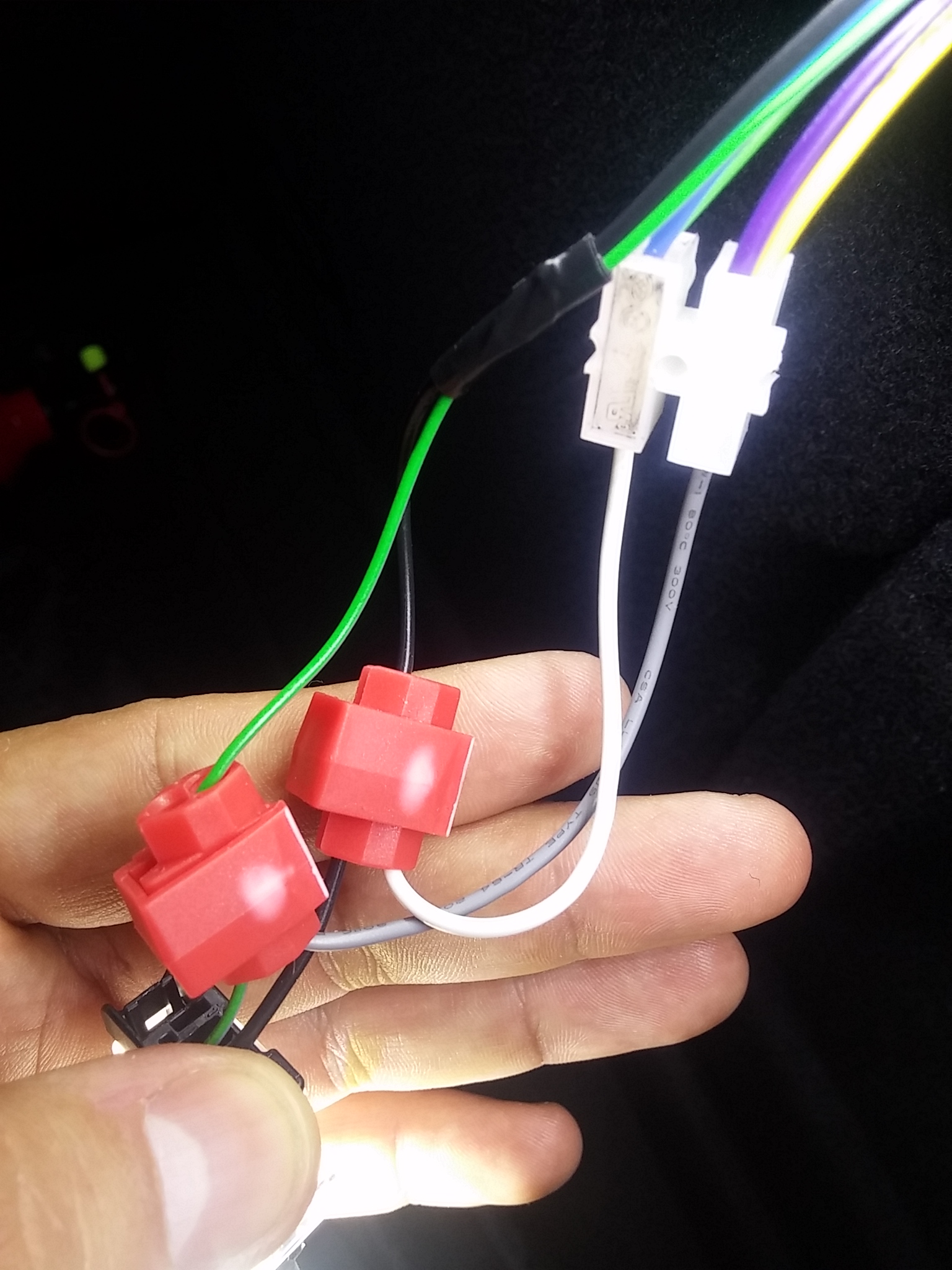

    Y los he conectado a los cables del plafón trasero con los robacorrientes de esta manera y como está explicado en el paint:

    [Tienes que estar registrado y conectado para ver esa imagen]

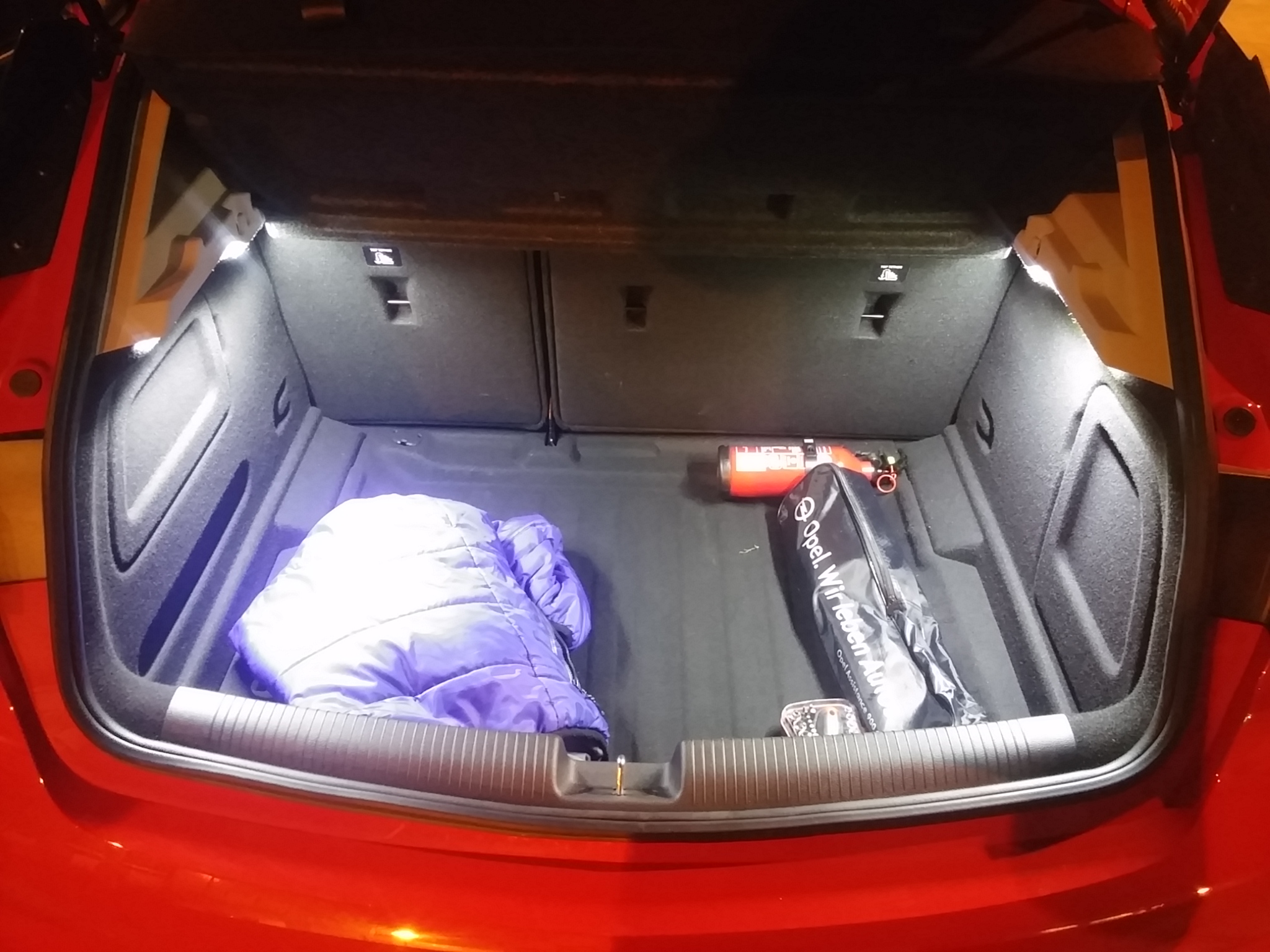

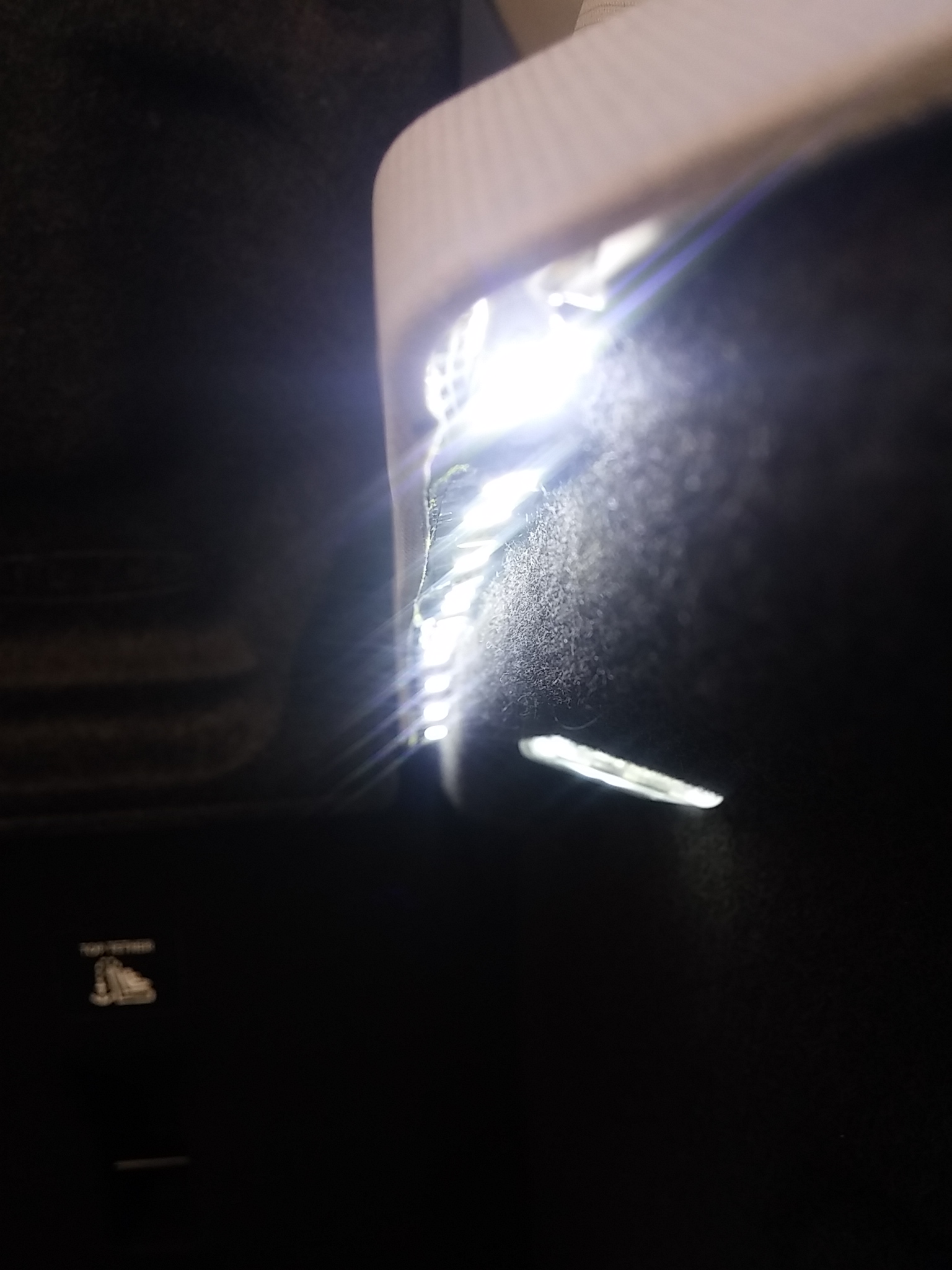

    Y aquí una foto de cómo queda:

    [Tienes que estar registrado y conectado para ver esa imagen]



    Un saludo y si alguien necesita alguna foto más que no dude en pedirla! o dudas...

    [Tienes que estar registrado y conectado para ver esa imagen]


    Última edición por Maxwell-Betti el Mar 3 Mayo 2016 - 21:00, editado 1 vez
    • Volver arriba
    Gárate
    Gárate
    Gárate
    MODERADOR ABSOLUTO
    MODERADOR ABSOLUTO


    Cantidad de envíos : 5500
    Reputación : 401
    Fecha de inscripción : 06/04/2011
    Edad : 37
    • Mensaje n°2

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Gárate Mar 3 Mayo 2016 - 0:32

    Gracias por el brico, he retocado el titulo con tu permiso!

    Ya hay uno parecido por el foro, ahora la gente lo tendrá mas claro aun! Razz
    • Volver arriba
    Maxwell-Betti
    Maxwell-Betti
    Maxwell-Betti
    CASI ASTRERO
    CASI ASTRERO


    Cantidad de envíos : 246
    Reputación : 21
    Fecha de inscripción : 04/01/2016
    Edad : 35
    • Mensaje n°3

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Maxwell-Betti Mar 3 Mayo 2016 - 0:44

    Perfecto Gárate! [Tienes que estar registrado y conectado para ver esa imagen]
    • Volver arriba
    mcanosag
    mcanosag
    mcanosag
    MUY ASTRERO
    MUY ASTRERO


    Cantidad de envíos : 619
    Reputación : 31
    Fecha de inscripción : 09/01/2016
    Edad : 53
    • Mensaje n°4

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por mcanosag Mar 3 Mayo 2016 - 8:43

    Muy bueno, yo tengo lo mismo en mente, estoy esperando a que me llegue la tira de led, es una zona perfecta ya que van muy camuflados.
    wai
    • Volver arriba
    Aleeeex93
    Aleeeex93
    Aleeeex93
    ASTRERO
    ASTRERO


    Cantidad de envíos : 319
    Reputación : 15
    Fecha de inscripción : 12/05/2014
    Edad : 30
    • Mensaje n°5

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Aleeeex93 Mar 3 Mayo 2016 - 14:53

    Muy buen brico! Felicidades, pero echo de menos que expliques como sujetarla a la moqueta!
    • Volver arriba
    Maxwell-Betti
    Maxwell-Betti
    Maxwell-Betti
    CASI ASTRERO
    CASI ASTRERO


    Cantidad de envíos : 246
    Reputación : 21
    Fecha de inscripción : 04/01/2016
    Edad : 35
    • Mensaje n°6

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Maxwell-Betti Mar 3 Mayo 2016 - 15:28

    Aleeeex93 escribió:Muy buen brico! Felicidades, pero echo de menos que expliques como sujetarla a la moqueta!

    Esta tarde le saco unas fotos para explicarlo mejor [Tienes que estar registrado y conectado para ver esa imagen]

    edito, sujetarla a que moqueta?

    La del suelo? o donde van sujetas las tiras led?

    De todos modos esta tarde suelto la moqueta del suelo y hago fotos de todo, don't worry!
    • Volver arriba
    Aleeeex93
    Aleeeex93
    Aleeeex93
    ASTRERO
    ASTRERO


    Cantidad de envíos : 319
    Reputación : 15
    Fecha de inscripción : 12/05/2014
    Edad : 30
    • Mensaje n°7

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Aleeeex93 Mar 3 Mayo 2016 - 15:59

    Maxwell-Betti escribió:
    Aleeeex93 escribió:Muy buen brico! Felicidades, pero echo de menos que expliques como sujetarla a la moqueta!

    Esta tarde le saco unas fotos para explicarlo mejor [Tienes que estar registrado y conectado para ver esa imagen]

    edito, sujetarla a que moqueta?

    La del suelo? o donde van sujetas las tiras led?

    De todos modos esta tarde suelto la moqueta del suelo y hago fotos de todo, don't worry!
    Las tiras led! pero si, lo otro tambén es buena opción de que lo muestres jajaja, gracias colega!
    • Volver arriba
    Frig
    Frig
    Frig
    MUY ASTRERO
    MUY ASTRERO


    Cantidad de envíos : 645
    Reputación : 27
    Fecha de inscripción : 05/01/2016
    Edad : 34
    • Mensaje n°8

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Frig Mar 3 Mayo 2016 - 16:10

    Aleeeex93 escribió:Muy buen brico! Felicidades, pero echo de menos que expliques como sujetarla a la moqueta!
    Brico perfecto. Muy bien explicado. Yo lo hice hace 3 semanas y decir que la iluminación es 3 veces más. Yo lo tenía como el anterior brico cruzado por la bandeja, pero con tu idea en 2 tiras a los lados igual es mejor.

    En cuanto a como sujetarla, yo lo hize con velcro del chino (85 cts 1 metro) que viene con adhesivo, igual que la tira de led. Se pega el velcro a la tira led y listo. Con el adhesivo de la tira se me iba despegando poco a poco.

    Un saludo!
    • Volver arriba
    Maxwell-Betti
    Maxwell-Betti
    Maxwell-Betti
    CASI ASTRERO
    CASI ASTRERO


    Cantidad de envíos : 246
    Reputación : 21
    Fecha de inscripción : 04/01/2016
    Edad : 35
    • Mensaje n°9

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Maxwell-Betti Mar 3 Mayo 2016 - 21:02

    Aleeeex93 escribió:
    Maxwell-Betti escribió:
    Aleeeex93 escribió:Muy buen brico! Felicidades, pero echo de menos que expliques como sujetarla a la moqueta!

    Esta tarde le saco unas fotos para explicarlo mejor [Tienes que estar registrado y conectado para ver esa imagen]

    edito, sujetarla a que moqueta?

    La del suelo? o donde van sujetas las tiras led?

    De todos modos esta tarde suelto la moqueta del suelo y hago fotos de todo, don't worry!
    Las tiras led! pero si, lo otro tambén es buena opción de que lo muestres jajaja, gracias colega!

    Ya he actualizado con las fotos! Espero que te sirva wai
    • Volver arriba
    Maxwell-Betti
    Maxwell-Betti
    Maxwell-Betti
    CASI ASTRERO
    CASI ASTRERO


    Cantidad de envíos : 246
    Reputación : 21
    Fecha de inscripción : 04/01/2016
    Edad : 35
    • Mensaje n°10

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Maxwell-Betti Mar 3 Mayo 2016 - 21:03

    Frig escribió:
    Aleeeex93 escribió:Muy buen brico! Felicidades, pero echo de menos que expliques como sujetarla a la moqueta!
    Brico perfecto. Muy bien explicado. Yo lo hice hace 3 semanas y decir que la iluminación es 3 veces más. Yo lo tenía como el anterior brico cruzado por la bandeja, pero con tu idea en 2 tiras a los lados igual es mejor.

    En cuanto a como sujetarla, yo lo hize con velcro del chino (85 cts 1 metro) que viene con adhesivo, igual que la tira de led. Se pega el velcro a la tira led y listo. Con el adhesivo de la tira se me iba despegando poco a poco.

    Un saludo!

    Yo lo pegué con cinta de doble cara
    • Volver arriba
    Arake
    Arake
    Arake
    CASI ASTRERO
    CASI ASTRERO


    Cantidad de envíos : 143
    Reputación : 10
    Fecha de inscripción : 13/11/2015
    Edad : 42
    • Mensaje n°11

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Arake Lun 1 Ago 2016 - 11:55

    Muchísimas gracias por el tuto Maxwell!!!

    Creo que me voy a aventurar a hacer el montaje porque la luz de serie del maletero es un poco escasa la verdad.

    Solo una cosa, ¿qué tiras de LED usaste? ¿Deben tener alguna característica especial?
    Si tuvieses un enlace al producto sería perfecto!!

    Muchas gracias de antemano y un saludo.
    • Volver arriba
    Saxito@Tech
    Saxito@Tech
    Saxito@Tech
    MODERADOR ABSOLUTO
    MODERADOR ABSOLUTO


    Cantidad de envíos : 4634
    Reputación : 333
    Fecha de inscripción : 22/08/2015
    Edad : 43
    • Mensaje n°12

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Saxito@Tech Lun 1 Ago 2016 - 12:26

    Puntito +1 para Maxwell
    Muy útil el brico y bien explicado...
    • Volver arriba
    Frig
    Frig
    Frig
    MUY ASTRERO
    MUY ASTRERO


    Cantidad de envíos : 645
    Reputación : 27
    Fecha de inscripción : 05/01/2016
    Edad : 34
    • Mensaje n°13

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Frig Lun 1 Ago 2016 - 12:30

    La única característica importante es que sea de 12V CC. El resto tú decides, tamaño de led, lúmenes etc...

    Un saludo!
    • Volver arriba
    Arake
    Arake
    Arake
    CASI ASTRERO
    CASI ASTRERO


    Cantidad de envíos : 143
    Reputación : 10
    Fecha de inscripción : 13/11/2015
    Edad : 42
    • Mensaje n°14

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Arake Lun 1 Ago 2016 - 13:01

    Frig escribió:La única característica importante es que sea de 12V CC. El resto tú decides, tamaño de led, lúmenes etc...

    Un saludo!
    Gracias!
    • Volver arriba
    Maxwell-Betti
    Maxwell-Betti
    Maxwell-Betti
    CASI ASTRERO
    CASI ASTRERO


    Cantidad de envíos : 246
    Reputación : 21
    Fecha de inscripción : 04/01/2016
    Edad : 35
    • Mensaje n°15

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Maxwell-Betti Lun 15 Ago 2016 - 22:19

    Arake escribió:Muchísimas gracias por el tuto Maxwell!!!

    Creo que me voy a aventurar a hacer el montaje porque la luz de serie del maletero es un poco escasa la verdad.

    Solo una cosa, ¿qué tiras de LED usaste? ¿Deben tener alguna característica especial?
    Si tuvieses un enlace al producto sería perfecto!!

    Muchas gracias de antemano y un saludo.

    Perdona por tardar en contestar, he estado ausente unos días :)

    La tira LED que usé la compré en banggod porque era la web más barata para comprar sólo 1 metro de tira.

    Para que sea de ese color, tienes que mirar que sea blanco frío, porque el blanco cálido es amarillo.

    Por lo demas todo normal, el 99% de las tiras led son a 12 voltios así que sin problema.

    No se si habrás pillado ya la tira pero yo compré esta:

    [Tienes que estar registrado y conectado para ver este vínculo]

    Tendrías que seleccionar la Cool White (aunque realmente sería cold Very Happy )

    Un saludo!!
    • Volver arriba
    Arake
    Arake
    Arake
    CASI ASTRERO
    CASI ASTRERO


    Cantidad de envíos : 143
    Reputación : 10
    Fecha de inscripción : 13/11/2015
    Edad : 42
    • Mensaje n°16

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Arake Lun 22 Ago 2016 - 10:37

    Maxwell-Betti escribió:
    Arake escribió:Muchísimas gracias por el tuto Maxwell!!!

    Creo que me voy a aventurar a hacer el montaje porque la luz de serie del maletero es un poco escasa la verdad.

    Solo una cosa, ¿qué tiras de LED usaste? ¿Deben tener alguna característica especial?
    Si tuvieses un enlace al producto sería perfecto!!

    Muchas gracias de antemano y un saludo.

    Perdona por tardar en contestar, he estado ausente unos días :)

    La tira LED que usé la compré en banggod porque era la web más barata para comprar sólo 1 metro de tira.

    Para que sea de ese color, tienes que mirar que sea blanco frío, porque el blanco cálido es amarillo.

    Por lo demas todo normal, el 99% de las tiras led son a 12 voltios así que sin problema.

    No se si habrás pillado ya la tira pero yo compré esta:

    [Tienes que estar registrado y conectado para ver este vínculo]

    Tendrías que seleccionar la Cool White (aunque realmente sería cold  Very Happy  )

    Un saludo!!
    Perfecto!!!!
    Voy a ir haciendo el pedido, que luego tardan mucho en llegar las cosas desde estos sitios.

    Graciass!!!!!
    • Volver arriba
    Jandrofono
    Jandrofono
    Jandrofono
    CASI ASTRERO
    CASI ASTRERO


    Cantidad de envíos : 108
    Reputación : 2
    Fecha de inscripción : 19/10/2016
    Edad : 50
    • Mensaje n°17

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Jandrofono Dom 23 Oct 2016 - 13:18

    Muy buen tutorial, me lo apunto!!
    +1
    • Volver arriba
    xoel
    xoel
    xoel
    ¿Estará de paso?
    ¿Estará de paso?


    Cantidad de envíos : 27
    Reputación : 3
    Fecha de inscripción : 11/10/2016
    Edad : 47
    • Mensaje n°18

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por xoel Jue 16 Feb 2017 - 11:50

    Un brico cojonudo...
    Acabo de pedir dos tiras de 1 metro en aliexpress por 3'52€ y un lote de 10 robacorriente por 76 cent. para hacer yo lo mismo en mi sports tourer.

    • Volver arriba
    lledooliver
    lledooliver
    lledooliver
    ¿Estará de paso?
    ¿Estará de paso?


    Cantidad de envíos : 39
    Reputación : 0
    Fecha de inscripción : 06/01/2018
    Edad : 30
    • Mensaje n°19

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por lledooliver Mar 14 Ago 2018 - 12:38

    Ya tengo trabajoo !!!
    • Volver arriba
    Rodrigad
    Rodrigad
    Rodrigad
    ¿Estará de paso?
    ¿Estará de paso?


    Cantidad de envíos : 36
    Reputación : 3
    Fecha de inscripción : 28/03/2018
    Edad : 37
    • Mensaje n°20

    [Brico Astra K] Instalación de tira de Leds en maletero Empty Re: [Brico Astra K] Instalación de tira de Leds en maletero

    Mensaje por Rodrigad Miér 15 Ago 2018 - 13:26

    xoel escribió:Un brico cojonudo...
    Acabo de pedir dos tiras de 1 metro en aliexpress por 3'52€ y un lote de 10 robacorriente por 76 cent. para hacer yo lo mismo en mi sports tourer.

    Podrias pasar el link de los roba corrientes!? Lo pusiste asi!? A mi no me sale
    • Volver arriba

      Fecha y hora actual: Jue 21 Nov 2024 - 11:38
